OBC技术原理与核心功能

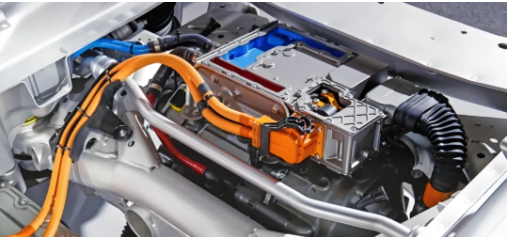

OBC是一种固定安装在电动汽车上的充电设备，其主要功能是将外部充电桩提供的交流电(AC)转换为适合车辆动力电池充电的直流电(DC)。这一过程涉及复杂的电力电子变换技术，包括整流、滤波、功率因数校正(PFC)及DC/DC转换等步骤。

整流：将输入的交流电转换为直流电，这是OBC工作的第一步。

滤波：去除直流电中的脉动成分，确保输出电流的平稳。

功率因数校正：提高OBC的功率因数，减少电网谐波污染，提升能源利用效率。

DC/DC转换：将滤波后的直流电转换为适合电池充电的电压和电流，这一过程需与电池管理系统(BMS)紧密配合，确保充电过程的安全与高效。

OBC还具备智能通信功能，能与充电桩、BMS及车辆其他系统实时交换信息，实现充电策略的优化调整，如动态调整充电电流、电压，避免电池过热或过充，延长电池使用寿命。

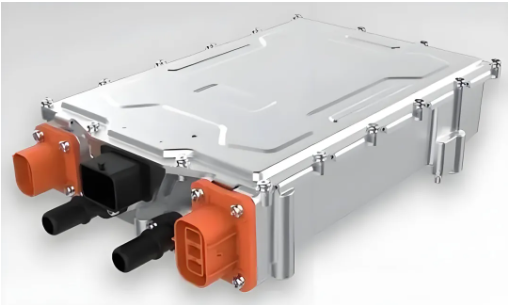

OBC 的关键组成部分

功率电路：作为 OBC 的能量转换核心，主要由半导体器件、磁性器件以及开关接口器件等组成。其中，半导体器件如 MOSFET、IGBT 等负责控制电流的通断和电压的转换;磁性器件如变压器、电感等用于实现电能的存储和传输;开关接口器件则确保了电路的连接和信号的传输。功率电路的性能直接决定了 OBC 的功率转换效率和输出能力。

控制电路：是 OBC 的 “大脑”，通过传感器实时采集充电过程中的电压、电流、温度等参数，并与 BMS 和 VCU 进行通信。根据电池的状态和充电需求，控制电路向功率电路发送控制信号，调节开关器件的导通时间和频率，实现对充电电流和电压的精确控制。同时，控制电路还具备故障诊断和保护功能，当检测到过压、欠压、过流、过热等异常情况时，及时切断充电电路，保护电池和充电机的安全。

输入输出端口及线束：输入端口负责连接外部电网，接收交流电;输出端口则与动力电池相连，输出直流电。线束用于连接 OBC 的各个部分，确保电能和信号的传输。为了保证连接的可靠性和安全性，输入输出端口和线束都需要具备良好的电气绝缘性能和机械强度。

OBC的主要分类

单向 OBC：这是目前较为常见的一种类型，其功能主要是将交流电转换为直流电，为动力电池充电，无法实现反向供电功能。

双向 OBC：除了具备单向 OBC 的充电功能外，还可以把动力电池的直流电逆变成为家用 220V 交流电，在停电期间，车辆可作为家庭应急电源使用，实现了 V2L(Vehicle-to-Load)功能。此外，双向 OBC 还具备 V2V(Vehicle-to-Vehicle)车对车充电和 V2G(Vehicle-to-Grid)车对电网供电的功能，使得电动汽车不仅是电能的消耗者，还能成为电能的供应者，进一步提升了电动汽车的能源利用效率和灵活性。

集成式 OBC：随着电动汽车技术的发展，为了提高系统的集成度和效率，减少零部件数量和体积，出现了将 OBC 与 DC/DC 转换器、PDU(Power Distribution Unit)等集成在一起的集成式 OBC，实现了多功能一体化，提高了整车的性能和可靠性。

OBC的发展趋势

1. 功率等级提升

市场主流车型搭载的车载OBC输出功率由3.3kW向6.6kW升级，正逐步升至11kW和22kW。

2. 尺寸小型化

OBC的设计趋势是向更高的功率等级和电压方向演进，同时尺寸小型化。

3. 双向转换

OBC不仅支持充电功能，还支持逆变功能，如V2L和V2G。

4. 集成化

各企业研发出二合一、三合一甚至八合一集成方案，目前较优的二合一方案为6.6kW OBC + 1.5kW DC/DC，三合一为6.6kW OBC + 2kW DC/DC + PDU。

OBC作为电动汽车充电系统的重要组成部分，其技术的发展和应用对电动汽车的普及和使用体验有着重要影响。随着技术的不断进步，OBC将为电动汽车提供更高效、更可靠的充电解决方案。
